K81 5.0

公司品牌：ADT（尔达特）电子

产品型号：K81系列商品

产品名称：PCI-E 5.0  x8转x1 转接延长线

线材长度：5~100cm，（支持线长定制）

带宽速度：PCIe 5.0 x1  gen5 32Gbps

适用配卡：无线网卡，有线网卡，采集卡，USB卡，固态硬盘卡，只要PCIe卡是x1，主板槽是x8接口就可以支持。

采购提示：批量订单务必先买1~2个样品测试验证无误后再大批量采购。

线材长度说明:

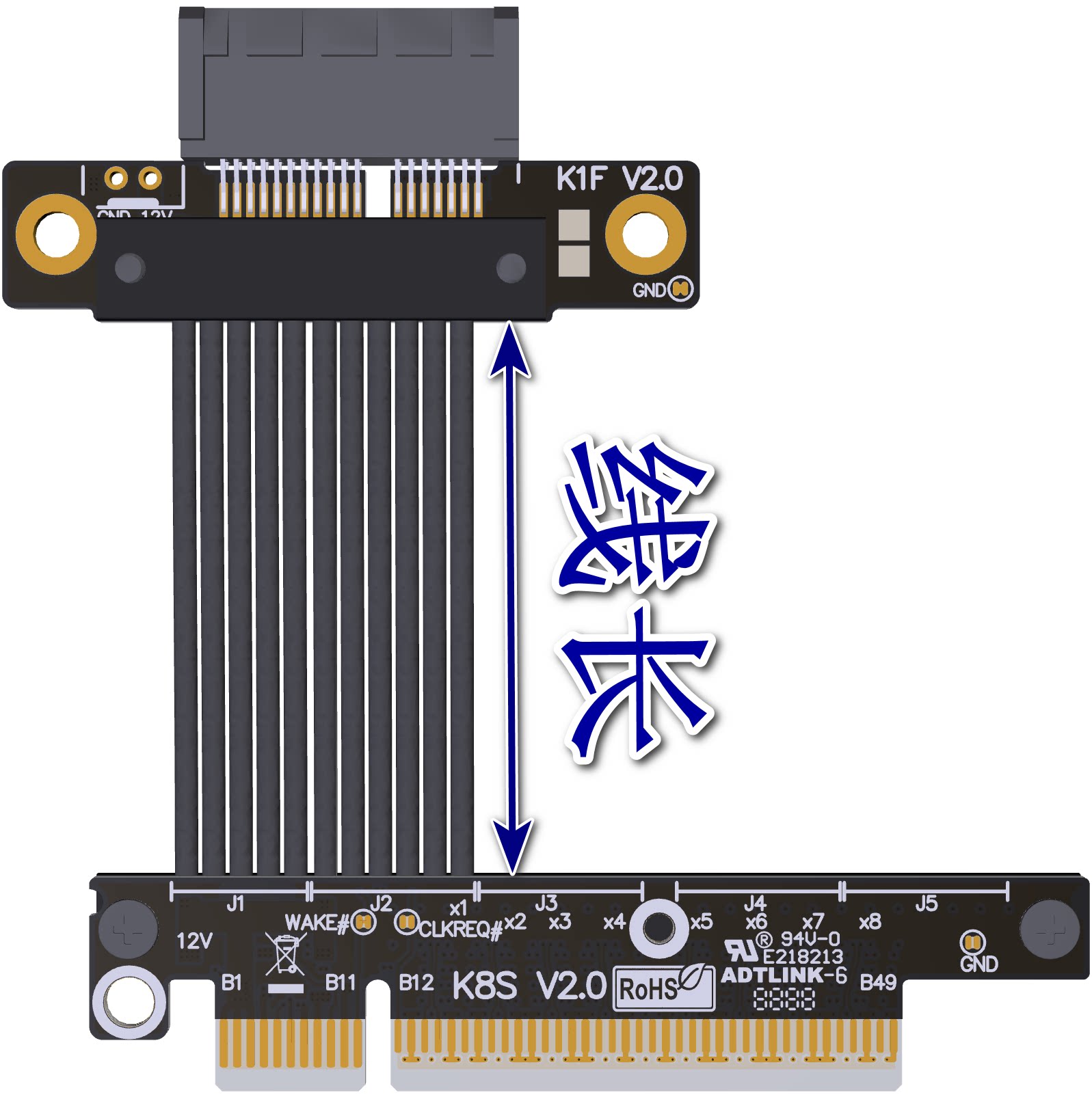

本店的线材长度是指可视线材的部份，不包含PCB以及连接器， 线长会有一定的误差，介意勿拍，参考下图线长的尺寸标注。

产品型号说明:

产品优势:

一．线材优势，ADT自行研发的第四代带屏蔽高速线材，使用高品质连接器，高频支持PCIe 5.0 x1 32Gbps稳定转输

二．线长优势，从3厘米到1米都可以接受订做，本店销售的转接线，线材阻抗低，60cm以内的线长可以稳定支持PCIe5.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用。

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率

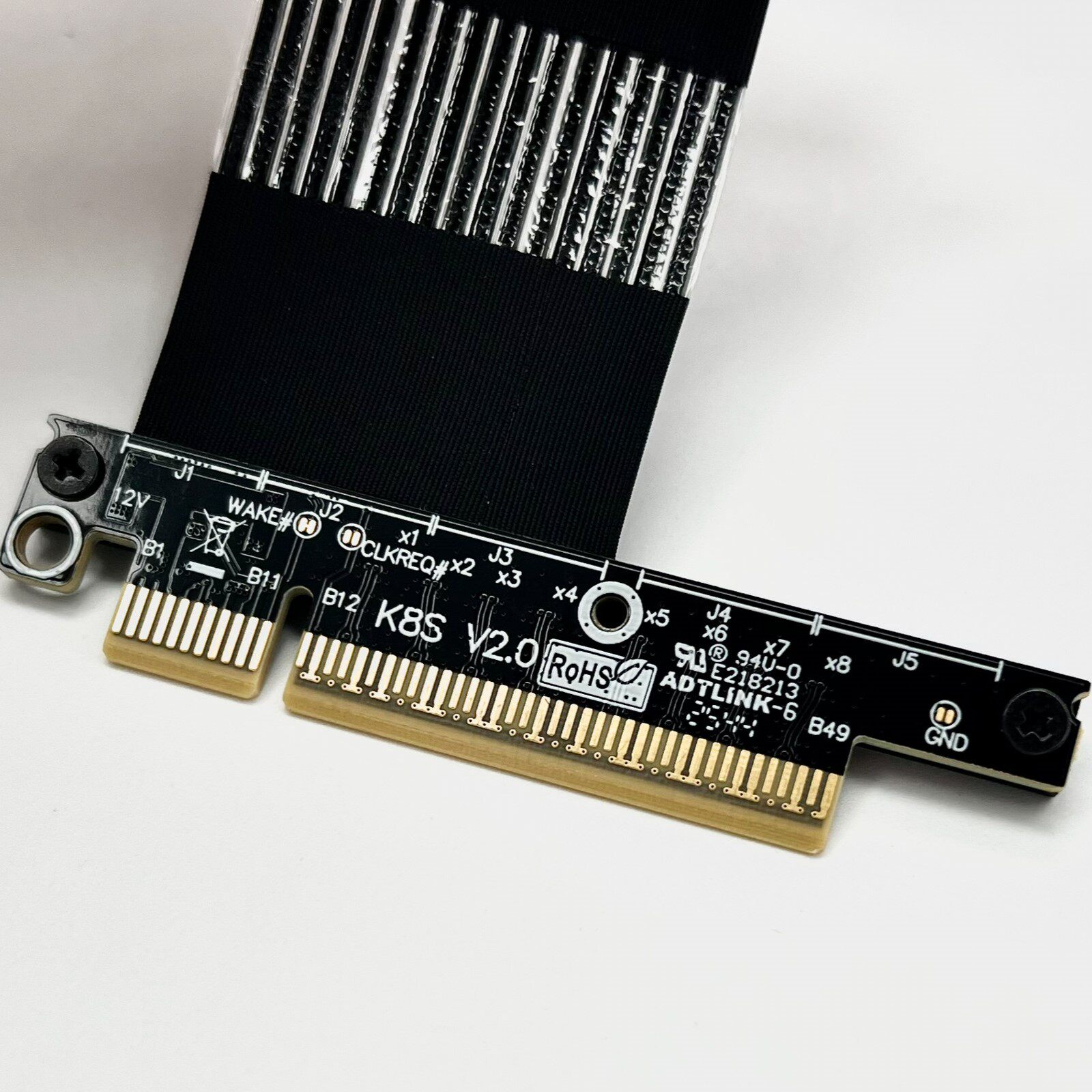

产品图片:

技术问题总汇:

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自主研发的第五代PCIe专用线黑色薄款，厚度为0.8mm，线材很软可弯可折，不影响使用 ，但不可拉扯 。

技术资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_K81xx_3D_5.0.zip

Schematic files download

https://www.adtlink.cn/download/ADT_KxxV2_Schematic.zip

Cable specification files download

https://www.adtlink.cn/download/ADT-Cable 24P 5.0 specification 20250625.pdf
