R33SF, R33SL, R33SR

ADT工厂直销,产品性能优良,口碑超好产品, 100%全检通电测试发货。

公司品牌：ADT-Link (尔达特电子)

产品型号：R33SF夹板垂直180度,R33SL直立直角转90度,R33SR倒立反向转270度

产品名称：PCIe显卡延长线

线材长度：5~100cm，（支持线长定制）

适配显卡：GTX1080ti，GTX2080ti，RX5700xt，支持最近三年内所有的PCIe显卡

带宽速度：PCIe 3.0 x16 （gen3, 128G.s）不支持PCIE4.0请降速使用

使用限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

R33系列产品型号说明

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器。以下型号为R33SF-25cm，线长25cm, 总长约为28cm, 参考下图尺寸标注。

产品优势

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0 X16 8G/bps稳定转输

二．线长优势，从5cm到1m都可以接受订做，本店销售的转接线，线材阻抗低，60cm以内的线长可以稳定PCIe3.0全速读写。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．PCB选用高频低阻的优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率

技术问题总汇

ADT电子的显卡延长线支持那些机箱？有什么区别？型号及产品连接？

本商品是通用版本，如果你的机箱有支持显卡竖立功能，请另外选择专用型号的延长线，延长线的兼容机箱及宝贝连接列表如下：

兼容机箱：ATX品牌机箱 https://item.taobao.com/item.htm?id=577274659816

兼容机箱：ITX定制机箱 https://item.taobao.com/item.htm?id=561003619490

以上机箱的螺丝孔位都不一样，无法通用，务必依你机箱厂牌选对其型号。如果不清楚如何选择，请回报你的机箱型号给客服，由客服协助选型号。

延长线延伸的方向， 左转90度(SL)，水平180度(SF)，右转270度(SR)，有什么不同？

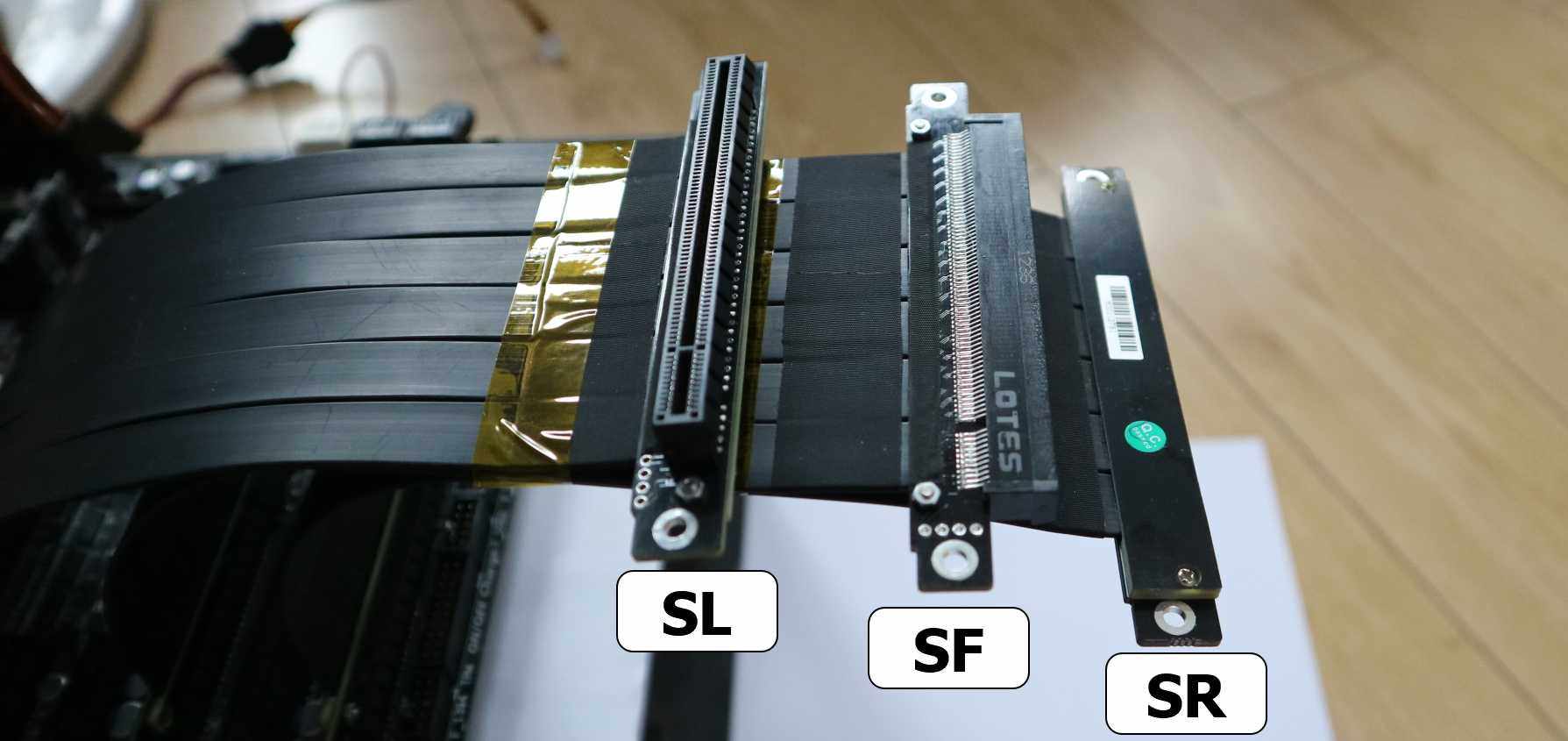

下图：SL=直立式，SF=夹板式，SR=倒立式

SL：PCIe连接器和PCB板直立转角90度

SF：PCIe连接器和PCB板平直夹板180度

SR：PCIe连接器和PCB板倒立反向270度

线材的质量如何？有屏蔽吗？

有屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

线材厚度? 软吗? 可弯折吗?

线材的厚度为1.4mm, 硬度较硬，可弯可折，不影响使用

延长线的兼容性如何？会挑卡吗？

支持所有型号的显卡， 不挑卡，不存在兼容问题。

为什么接了延长线后性能较差？或是卡慢卡顿或不能用？

接了显卡延长线性能不足或功能异常，常见的问题有三：
1.延长线组装错误，显卡延长线应装在CPU最近的那个显卡插槽，其它插槽性能较差。
2.显卡的金手指或主板插槽端子接触不好或有氧化物，造成卡慢卡顿，金手指接触点应清洁干净，
3.主板老化，显卡老化，设备超过4年以上不建议使用延长线。
显卡性能测试，跑分损耗在千分之二以内是正常，如果跑分少了千分之二以上即是异常。

为什么显卡延长线会有损耗问题？

线材越短信号越，线材越长，信号衰减，信号干扰，信号延迟这三大象就会越明显，这三大问题是损耗发生的原因。产品实测线长60公分以下可以PCIe3.0全速运行， 超过了70公分信号就衰减了。

延长线线长10cm损耗约0.1％，线长20cm损耗约0.2％，线长30cm损耗约0.3％

为什么x16的显卡实测只有x4或x8？如果降速会影响显卡性能吗？

主板虽然有16x接口， 但是主板的PCIe插槽针脚可能没有全满，没有全满的针脚是无法达到x16， 多只有x4或x8而已。如此影响显卡效能。

产品效能实测： x1 30% ; x2 55% ; x4 90% ; x8 99.5% ; x16 100%

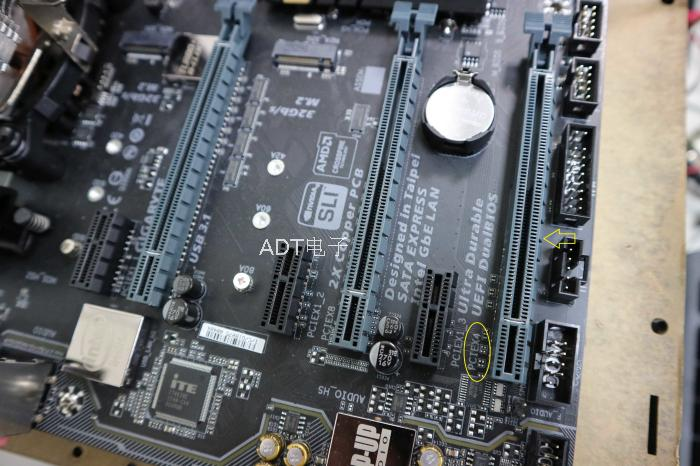

下图黄色箭头，针脚只到PCIe x4 ,之后都是空的没有针脚，黄圈处清楚标示PCIEX4

建议：请把延长线插到靠近CPU的插槽才可以达到PCIe3.0x16全速性能。距离CPU比较远的显卡插槽无法达到全速性能。

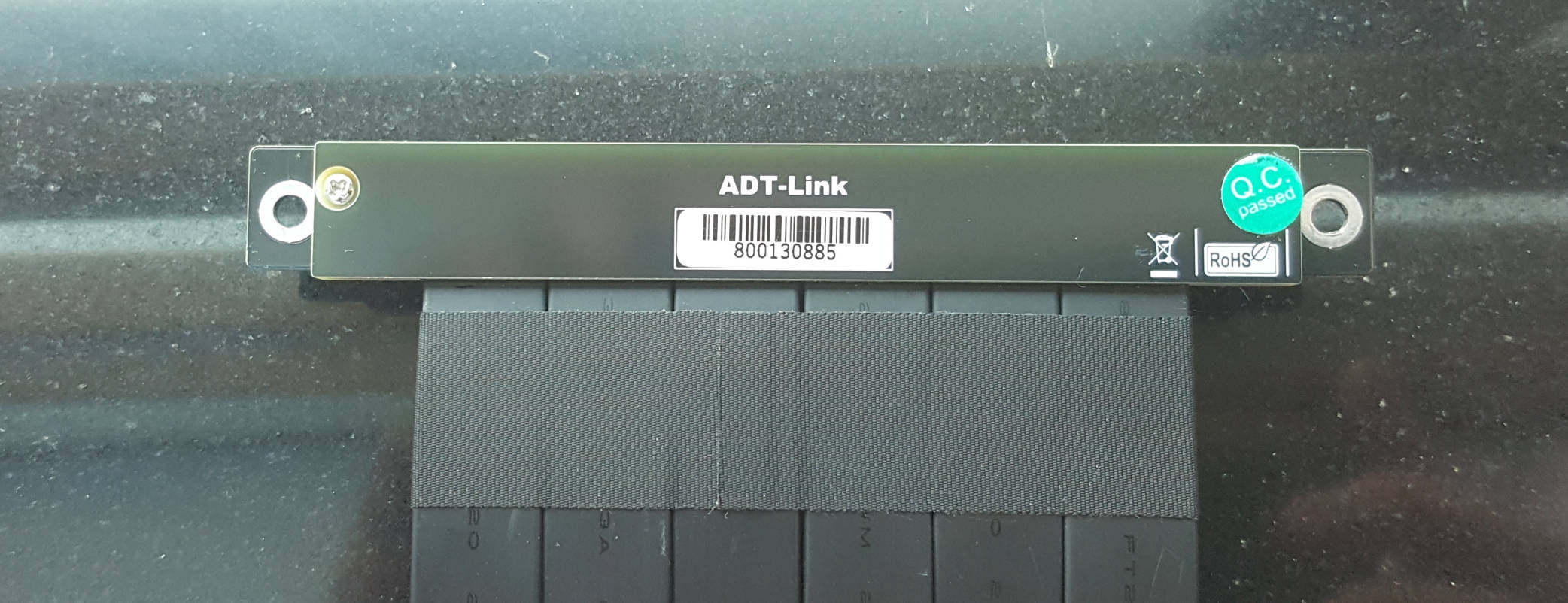

产品图片：

型号R33SF/SL/SR，定位的螺丝孔距离是多少？

如下图， 螺丝孔距为10.8cm

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同，本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，要求高者，请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。设备超过3年者。请勿购买。

4. 双CPU主板，伺服器主板不支持，请勿购买。
