R42SF,R42SL,R42SR,R42DL,R42DR

此产品为定制品，请参考本店产品详情，或者跟技术客服联系，确定需要的型号，本产品不接受退换，请再三确定型号和长度。

ADT工厂直销,产品性能优良,口碑超好产品,100%全检通电测试发货

公司品牌：ADT（尔达特）电子

产品型号：R42系列商品

产品名称：PCI-E 转接板延长线

线材长度：10~80cm（支持线长定制）

带宽速度：PCIe 3.0x4 gen3 ; 32G/bps

适用配卡：高速网卡，采集卡，NVMe SSD硬盘卡，USB转接卡，PCI-E x4等接口。

购买限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

友情提示：本商品兼容问题多，不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

本商品不支持笔记本外接，ADT的笔记本外接另有其它的型号可支持 连接

R4x系列产品型号说明:

线材长度说明：

本店的线材长度是指可视线材的部份，不包含PCB以及连接器，，参考下图蓝色字8cm的尺寸标注。

产品优势:

一．线材优势，使用德国专利进口线材，使用台湾进口Lotes连接器，高频支持PCIe 3.0x4 32G/bps稳定转输

二．线长优势，从5厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60公分以内的线长支持PCIe3.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达3mm的PCB垫片保护，并锁上螺丝及六角螺帽紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

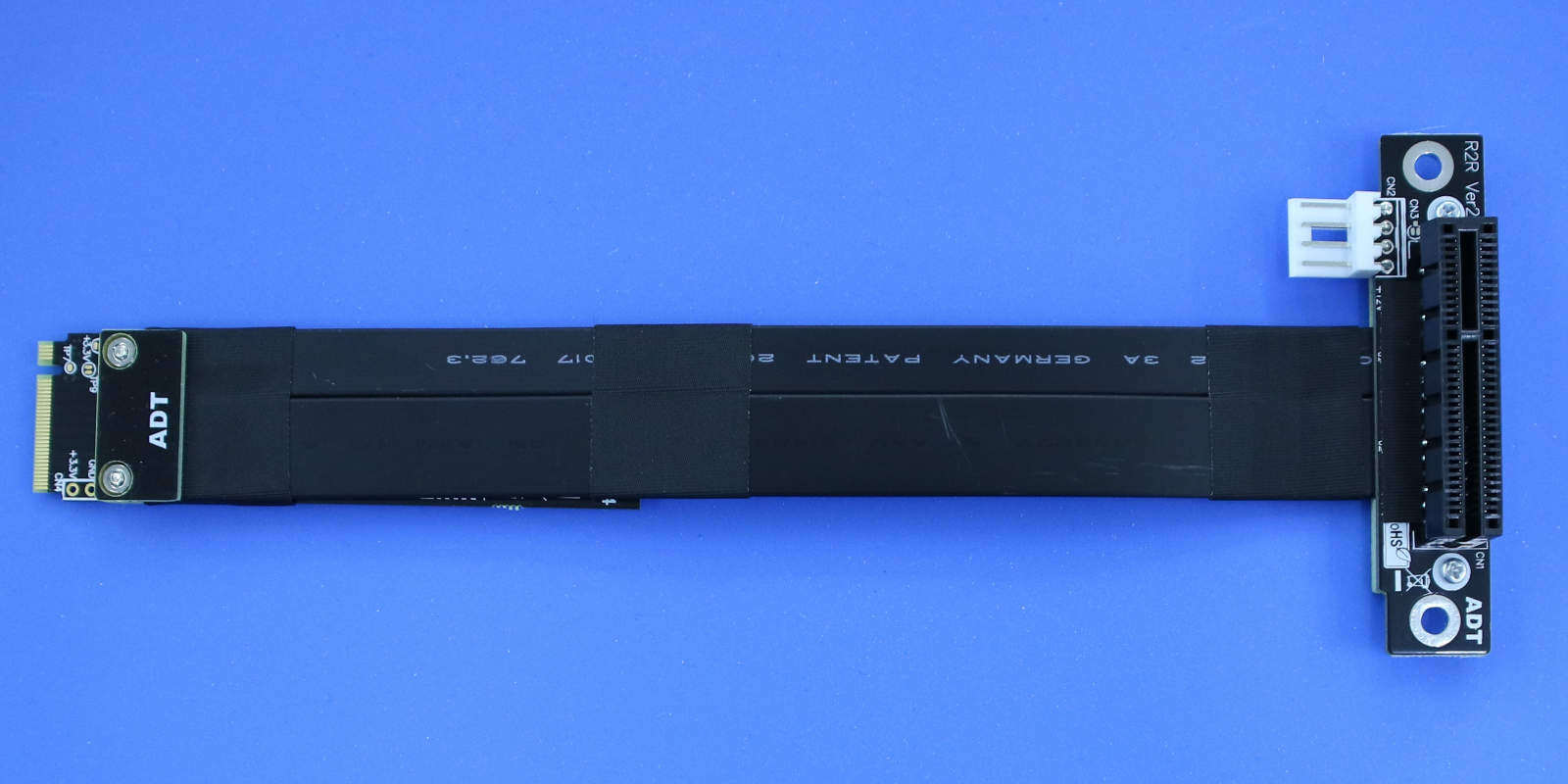

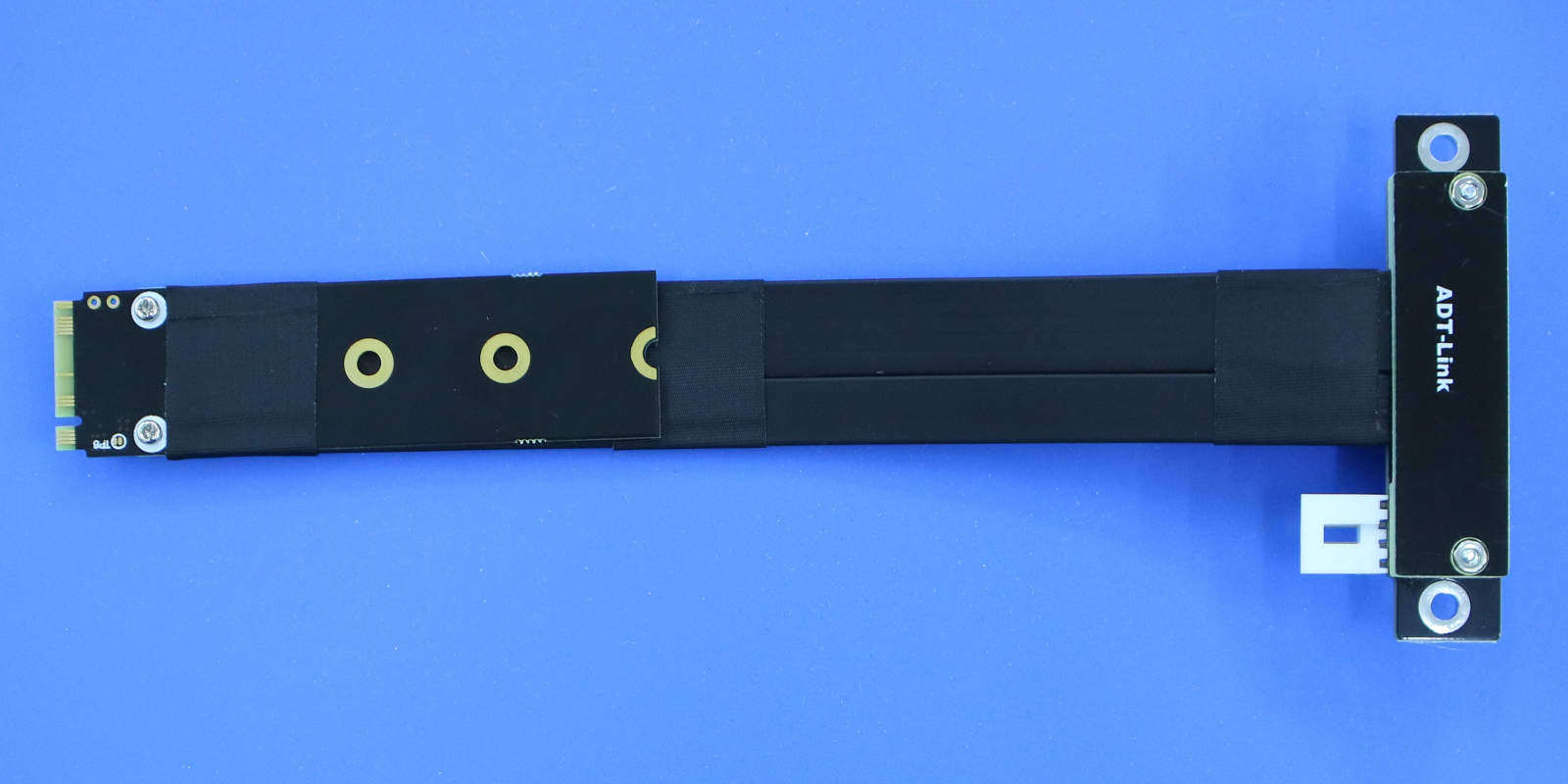

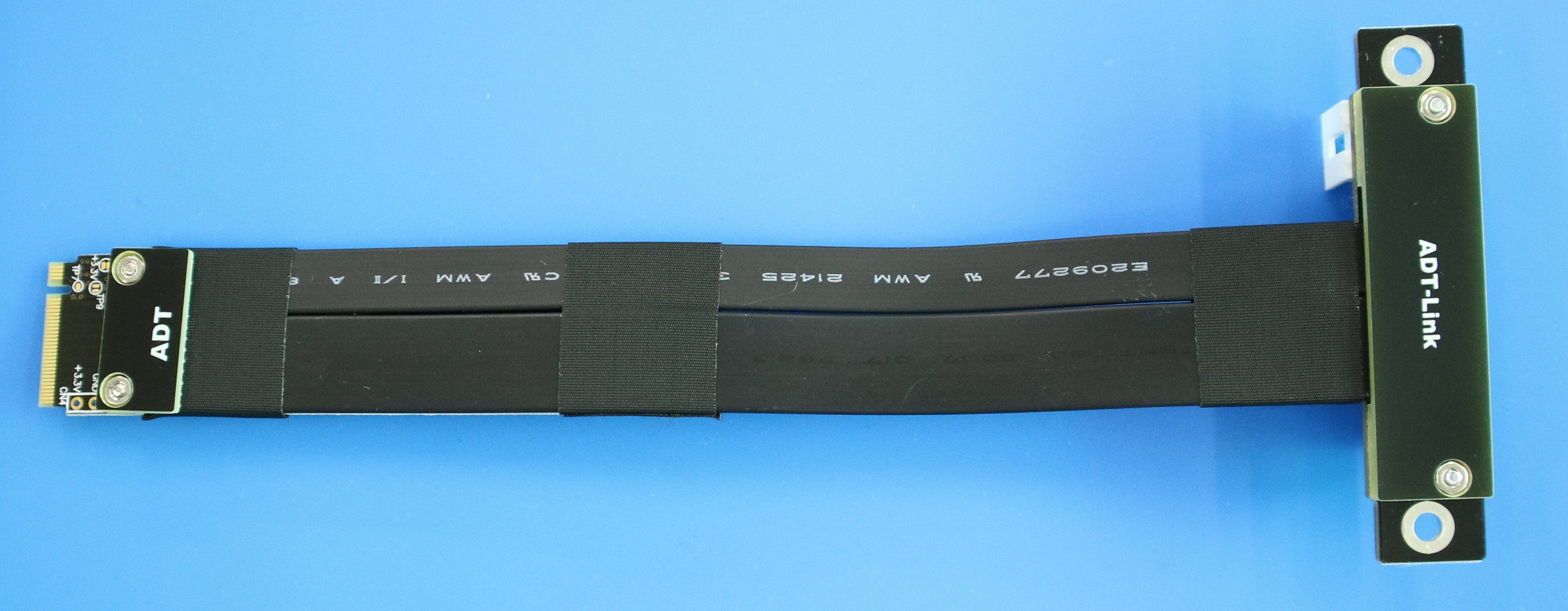

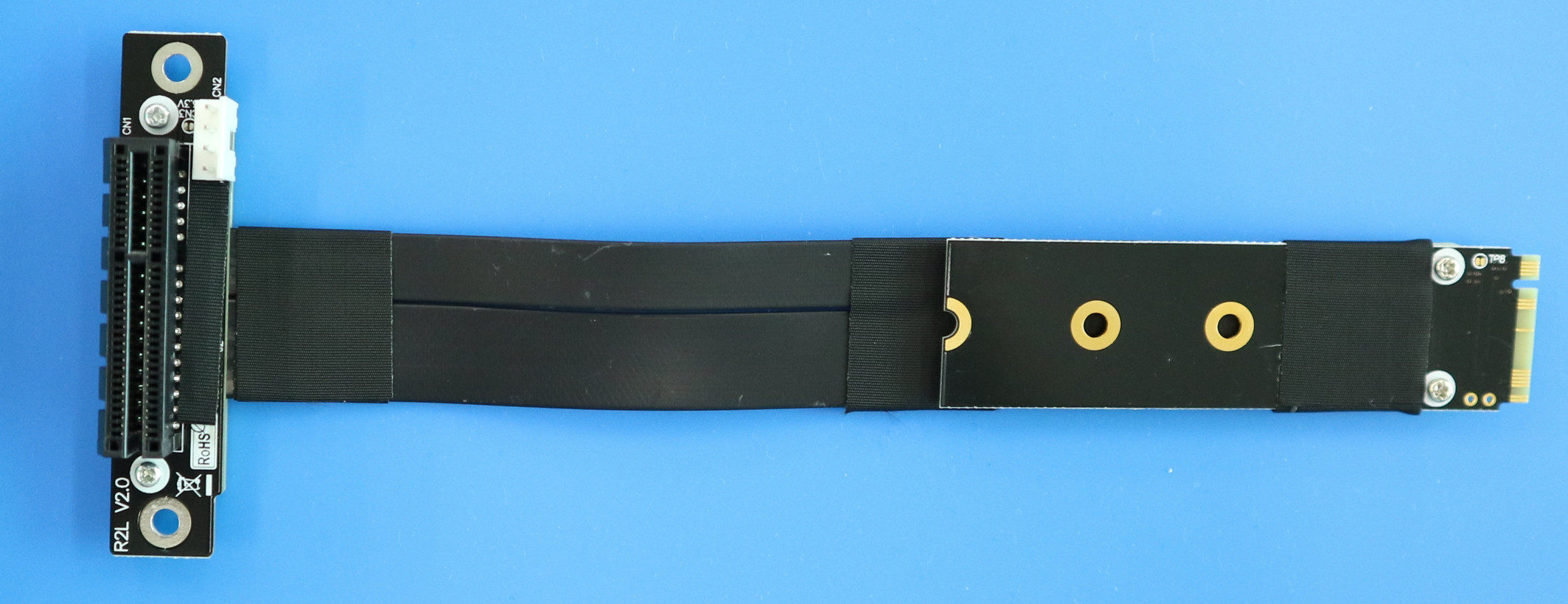

产品图片：

皆随货附送SATA电源转接线如下图

技术问题总汇

常见的M.2 Key-M转接延长线有那些?有什么区别？

直立式连接器的转接线和夹板式的转接线，有什么不同？

相同都是PCIe x4转接线，不同的是连接器插槽方向。依您的机箱内部空间选用适合的产品

否需要外接电源?

M.2接口本身无12V电源供给能力，商品需要用到12V电源，这些商品随货附赠小4P转SATA电源线一条，必须接上才能让你的PCIe卡正常运行。

PCB长度太长，可以缩短吗？

可依循以下图片白色线自行剪短。

为什么延长线的线长无法过长， 如果我想使用1米以上的线有可能吗？

线材越短信号越，线材越长，信号衰减，信号干扰，信号延迟这三大象就会越明显，本店工程师花了一年的时间测试各种线材，终完成了阻抗低，抗干扰的产品， 实测可以在60公分下高速运行， 超过了70公分信号就衰减了， 如果要在1米线运行， 必须在主板BIOS强制设置成PCIe1.0或2.0低速才能正常运行。但请注意各种条件不同，2米以上的线仍有很高的失败率。

建议:选用适合的线材长度，BIOS设置适当降速

线材的厚度多少？软吗？

本商品的线材厚度1.4mm，所以本商品的线材比较硬一些。

线材的质量如何？有屏蔽吗？

采用EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

购买注意事项:

1. 插线时一定要认清方向，不要插反或插偏位，防止烧毁设备，插线时先扶住设备的插座再插线，避免用力过猛将插座引脚插断。线材二端与电路板焊接处2cm范围内禁止弯折禁止拉扯。

2. 各种主板及设备信号驱动能力等条件都不相同， 本店测试的结果并不保证和您的测试结果一致，只要是接了延长线，信号都会有损耗，对性能要求者,请勿购买。

3. 显卡或主板是电子设备会随时间增加而老化氧化，再接上延长线只会更加不稳定。不支持老设备。超过3年者。请勿购买。

4. 限产品工程师指定购买，仅供产品测试使用，其它用途，请勿购买。
