F36-F37B

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT（尔达特）电子

产品型号：F3367B系列产品（F36B-F37B）

产品名称：PCIe 4.0 X16 MCIO拆分延长线

线材长度：50cm，80cm，100cm

速度带宽：PCIe 4.0 x16，gen4 256G/bps，可向下兼容 gen3 gen2

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。 本店可开立普票，如需开票请于提交订单时联系客服。

友情提示：不正确组装或不当操作会烧毁你的设备。限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

线材长度及孔距说明:

本产品的线材长度是指MCIO线材的长度，如下图蓝色箭头。

螺丝孔孔距参考下图尺寸标注：

配件说明：随货都有附赠一条SATA电源转接线，必须接上白色座子才会有12V供电。

产品型号说明:

产品优势:

1、可搭配BK7支架，显卡延长更稳健。

2、网状线覆盖线缆，速度稳定抗拉扯。

3、UL认证PCB板材，金手指镀金10µ"，导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

4、连接器外壳材料为PA10T/LCP，端子镀金15µ"耐插拔，高频符合RoHS/Free(HF)要求。

5、四层PCB板，设计先进，工艺精湛，信号质量稳定，布线优，隔离好，可达PCIe 4.0标准，满足多种需求。

6、这款PCIe转接线可自由拆分，支持主板Bifurcation PCIE支持一拖一、一拖二，设计灵活，适用广泛。

产品图片:

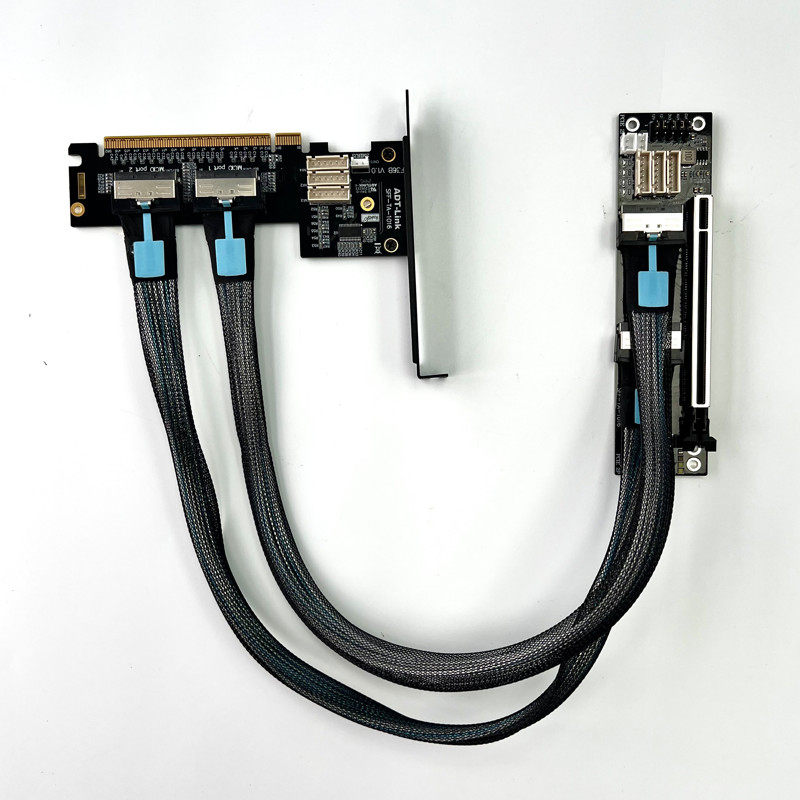

MCIO线材实拍图：

F3367B搭配BK7支架实现x16转x16上机实拍图：

技术问题总汇:

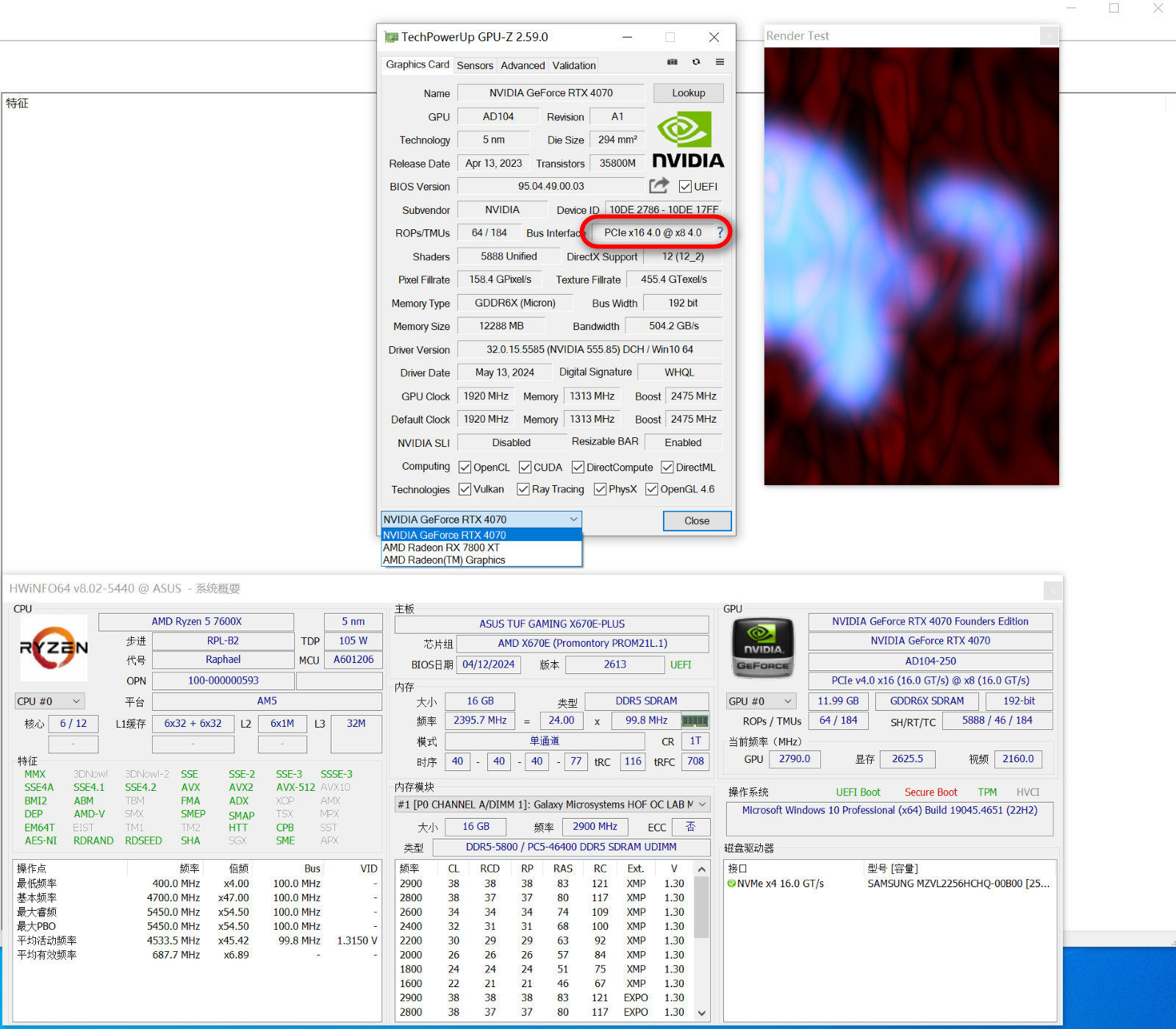

产品速度可以达到多少？

实测PCIex16插槽一拖二，两设备可同时使用，可达PCIe4.0x8全速传输。

如何确认主板是否支持Bifurcation PCIE拆分？

请自行查阅主板手册，手册或BIOS选项会说明Bandwidth PCIE通道拆分或Bifurcation选项，如果没有提到则不支持。

选项请选择Riser Card

华硕主板支持型号及拆分技术说明

https://www.asus.com/support/FAQ/1037507/

产品资料下载:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download

http://www.adtlink.cn/download/ADT_F36B-F37B_3D.zip

Cable specification files download

http://www.adtlink.cn/download/ADT F3367B Cable specification 20241213
