K88UF-TL,K88UL-TL,K88UR-TL,K88UF-TR,K88UL-TR,K88UR-TR

公司品牌：ADT（尔达特）电子

产品名称：PCI-E 5.0 x8双反向侧弯高速无损延长线

线材长度：支持定制15-100cm长度，欢迎深度合作。

适用配卡：无线网卡，有线网卡，采集卡，USB卡，固态硬盘卡，只要PCIe卡是x8，主板槽是x8接口就可以支持。

速度带宽：PCIe 5.0 x8 Gen5 256Gbps

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

产品型号说明:

线材长度及孔距说明:

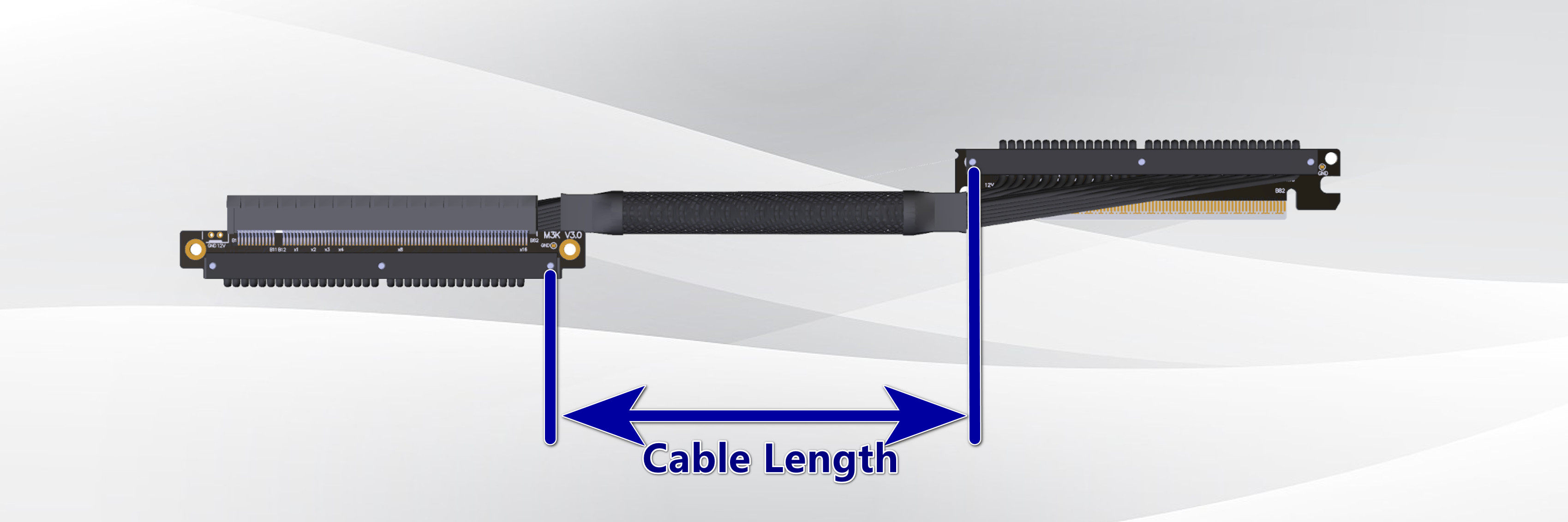

选项里的长度是指线材长度，不包含PCB以及连接器。线材长度参考下图红色箭头尺寸标注。螺丝孔孔距参考绿色箭头尺寸标注，线长会有一定的误差，介意者勿拍，具体误差情况参考下图：

产品优势:

一．线材优势，ADT自行研发设计的第5代抗干扰低阻线材外披耐刮耐磨，高频支持PCIe 5.0稳定传输。

二．线长优势，从20cm到60cm都可以接受订制，定制请联系客服。

三．产品选用优质材料，PCB做工精密，PCB使用高TG板材，铜材厚度加厚到1oz，金手指沉金。

四．产品选用的线材本身就很耐用了， 在金属焊接点处使用厚度达2mm的铝合金垫片保护，并锁上螺丝紧固，产品坚固可靠耐拉扯，抗干扰，不会有断线掉钉问题。线材可弯可折，不影响使用。

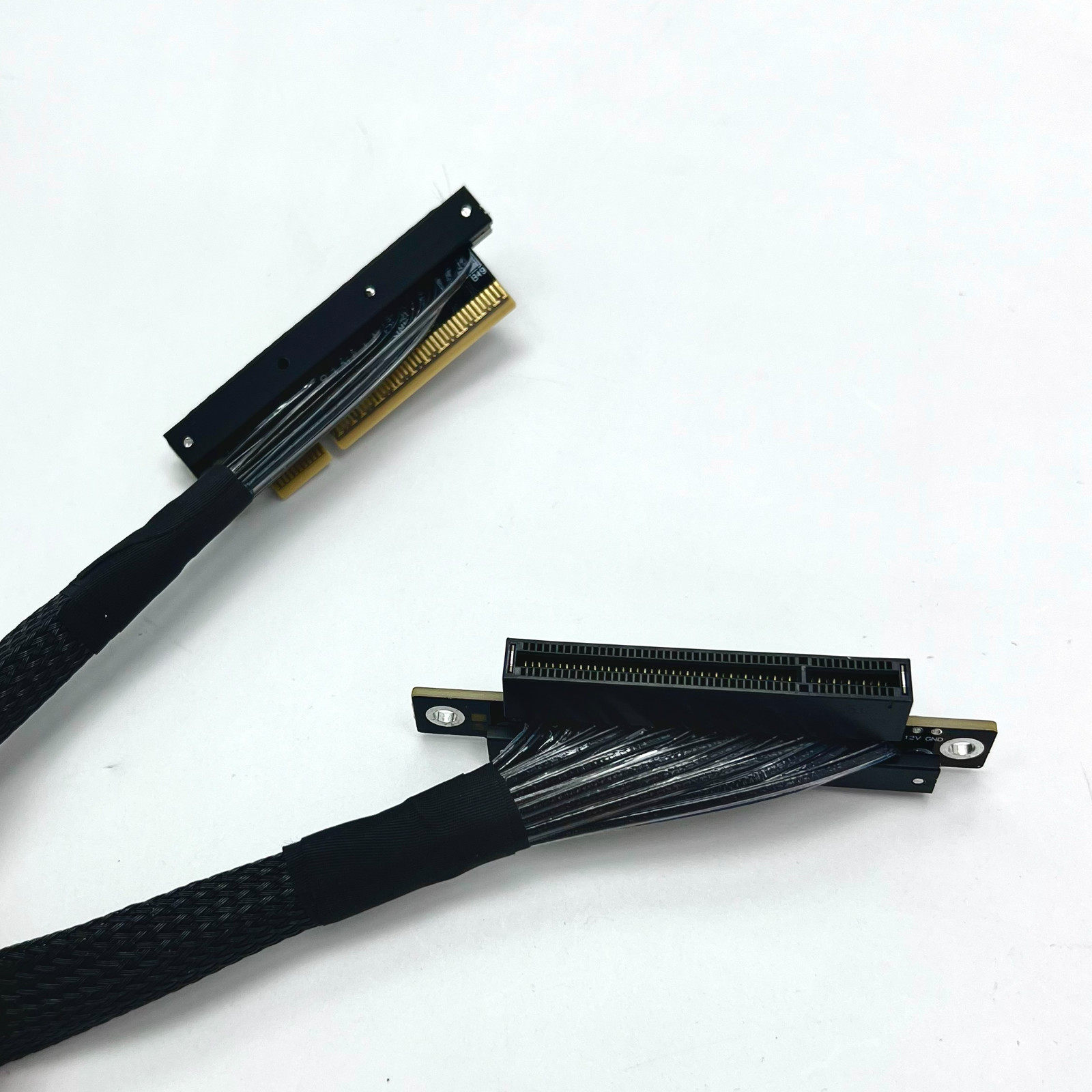

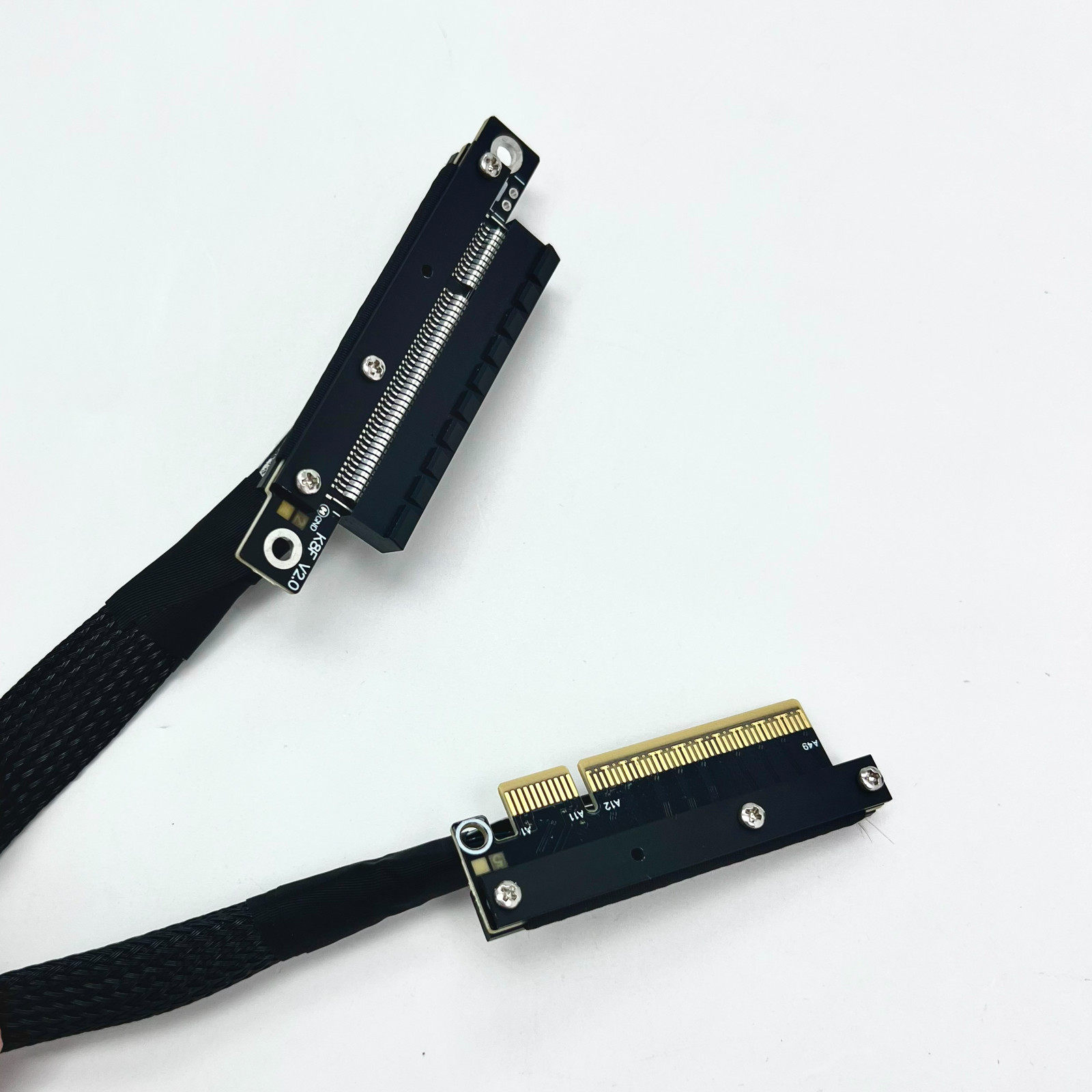

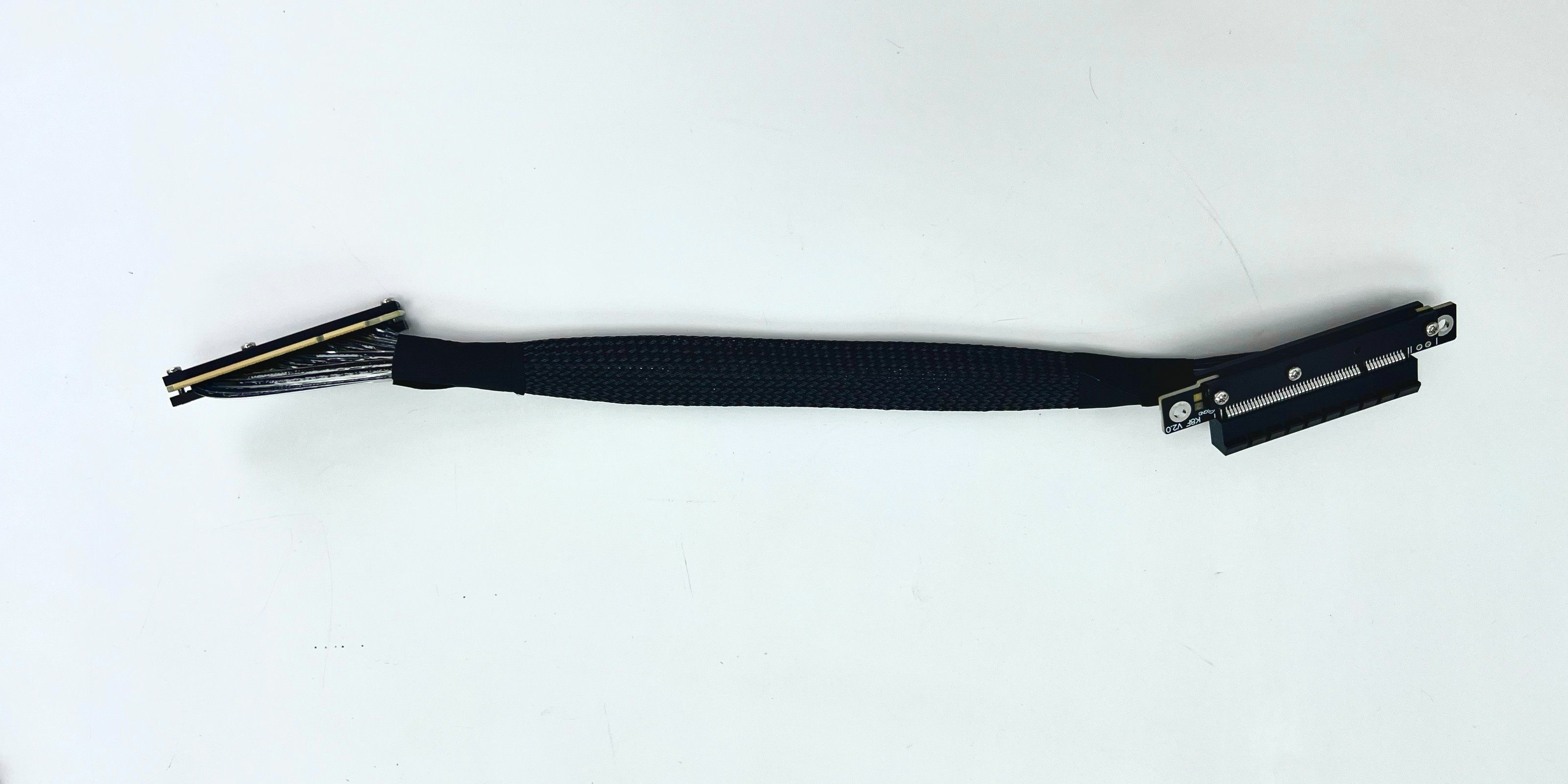

产品图片:

技术问题总汇:

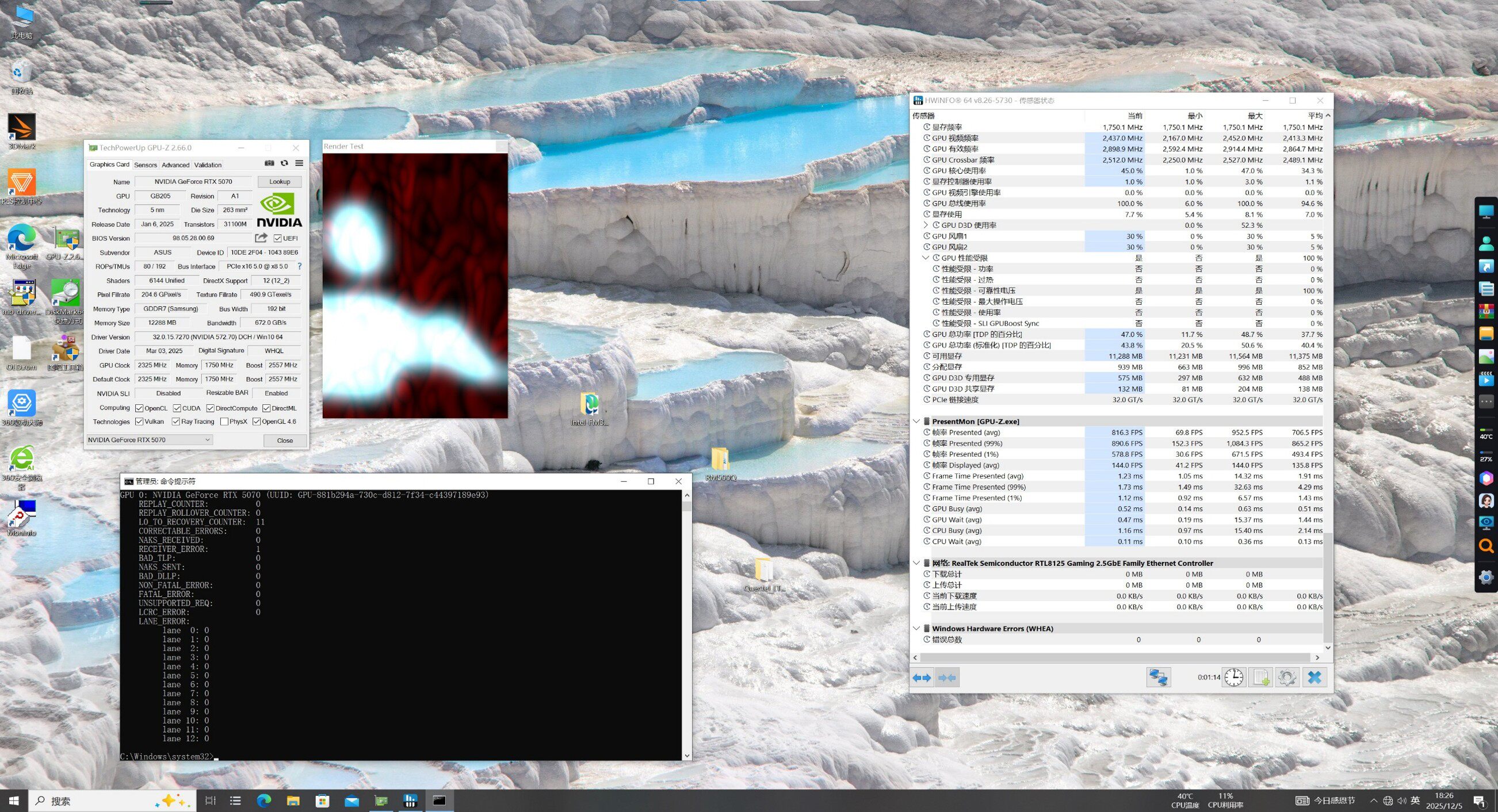

实验室实测结果？

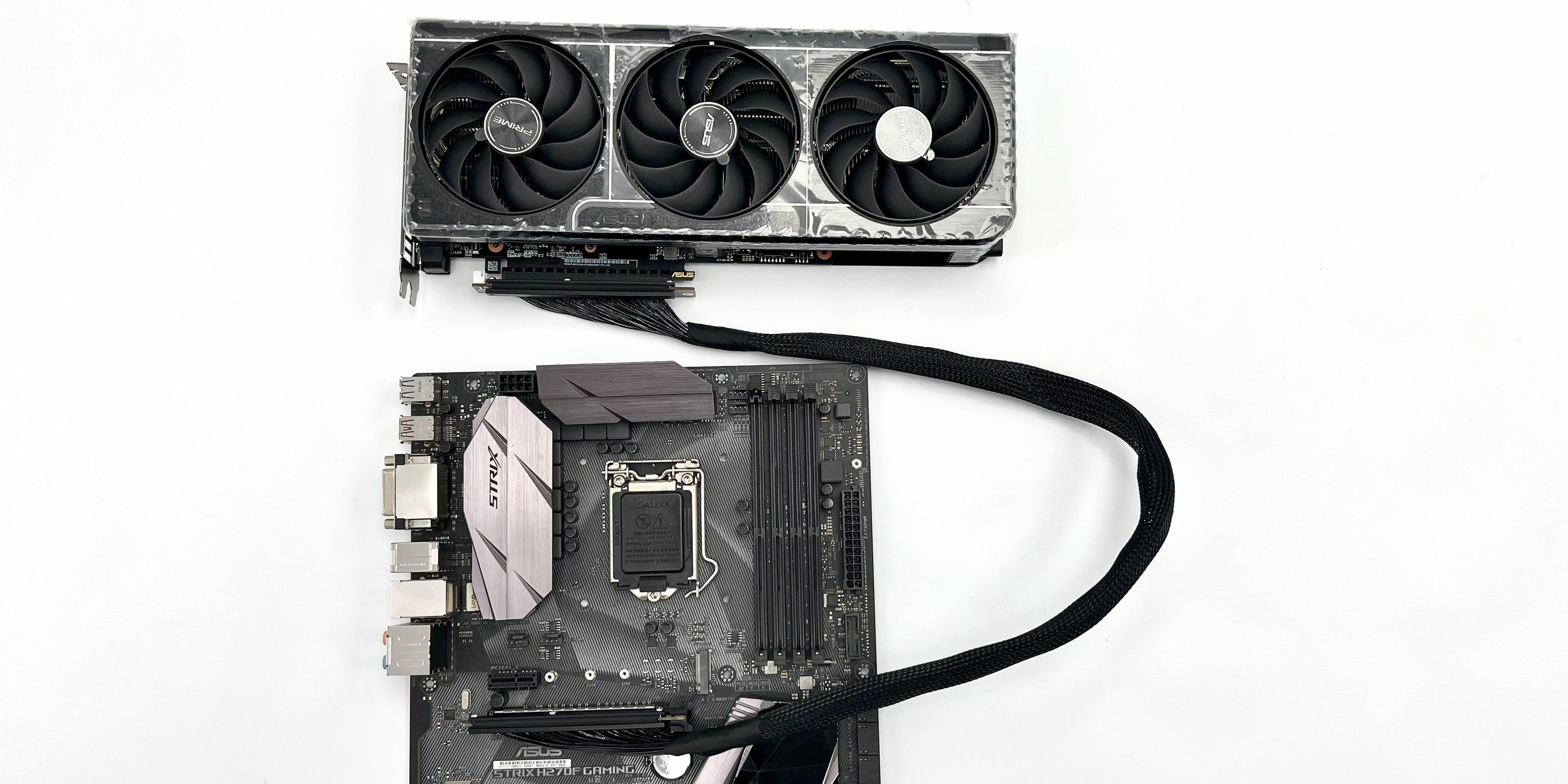

使用nVidia RTX 5070和 AMD RX9070实测均可达PCIe 5.0 x8

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自主研发的第五代PCIe专用黑色薄款线，厚度为0.8mm，线材很软可弯折，不影响使用，但不可拉扯。

为什么接了延长线后性能较差？或是卡慢卡顿或不能用？

接了显卡延长线性能不足或功能异常，常见的问题有三：
1.延长线组装错误，显卡延长线应装在CPU最近的那个显卡插槽，其它插槽性能较差
2.显卡的金手指或主板插槽端子接触不好或有氧化物，造成卡慢卡顿，金手指接触点应清洁干净
3.主板老化，显卡老化，设备超过3年以上不建议使用延长线。设备老化或信号较差请降速使用

资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download:

https://www.adtlink.cn/download/ADT_K88UF-LL_3D.zip

https://www.adtlink.cn/download/ADT_K88UF-RR_3D.zip

https://www.adtlink.cn/download/ADT_K88UF-TL_3D.zip

https://www.adtlink.cn/download/ADT_K88UF-TR_3D.zip

https://www.adtlink.cn/download/ADT_K88UL-LL_3D.zip

https://www.adtlink.cn/download/ADT_K88UL-RR_3D.zip

https://www.adtlink.cn/download/ADT_K88UL-TL_3D.zip

https://www.adtlink.cn/download/ADT_K88UL-TR_3D.zip

https://www.adtlink.cn/download/ADT_K88UR-LL_3D.zip

https://www.adtlink.cn/download/ADT_K88UR-RR_3D.zip

https://www.adtlink.cn/download/ADT_K88UR-TL_3D.zip

https://www.adtlink.cn/download/ADT_K88UR-TR_3D.zip

Schematic files download

https://www.adtlink.cn/download/ADT_KxxV2_Schematic.zip

Cable specification files download

https://www.adtlink.cn/download/ADT-Cable 24P 5.0 specification 20250625.pdf
