K88VS-BK,K88NS-BK

公司品牌：ADT（尔达特电子）

产品型号：K88VS-BK，K88NS-BK(K88系列)

产品名称：PCIe 5.0 x8信号对接连接线

线材长度：5-100cm（支持线长定制）

速度带宽：PCIe 5.0 x8 Gen5 256Gbps

产品功能：工控服务器设备连接，PCIe信号高速传送

购买限制：仅供专业工程师指定购买，普通用途不适合不能用，普通买家请勿购买。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

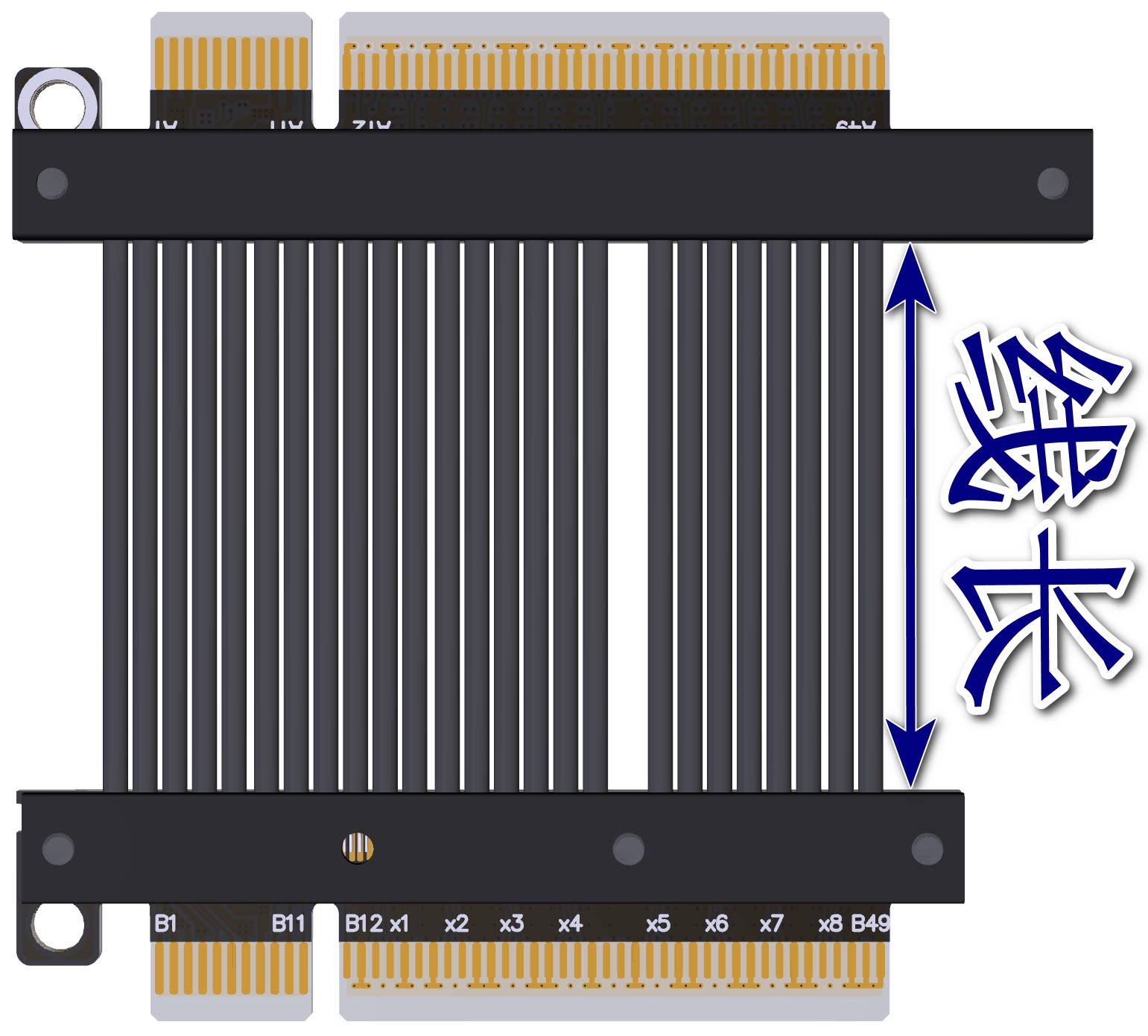

线材长度及孔距说明:

选项里的长度是线材的部份，不包含PCB以及连接器，线材长度参考下图黑色箭头尺寸标注。螺丝孔孔距参考绿色箭头尺寸标注，线长会有一定的误差，介意者勿拍，具体误差情况参考下图：

R88系列产品型号说明:

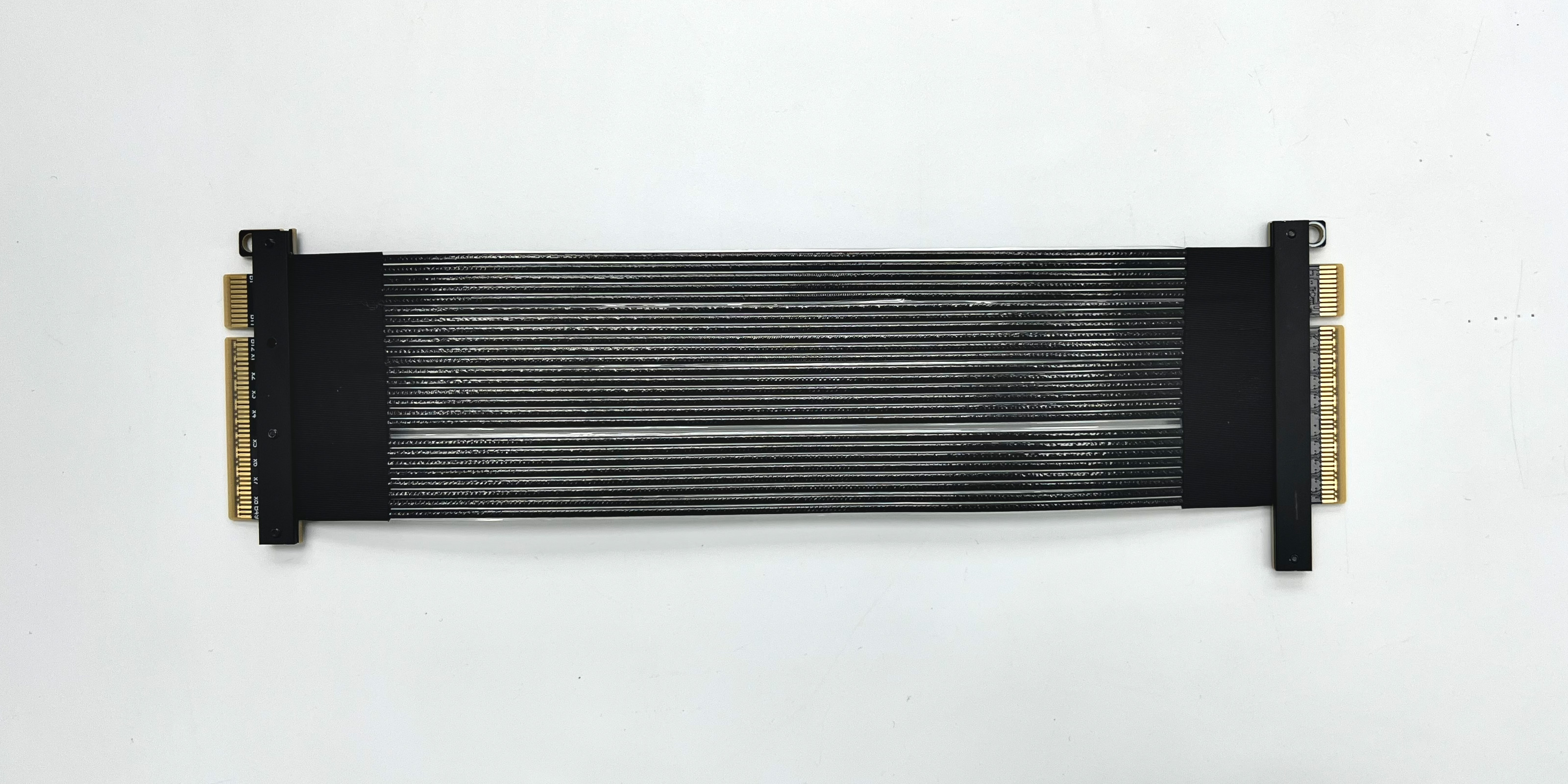

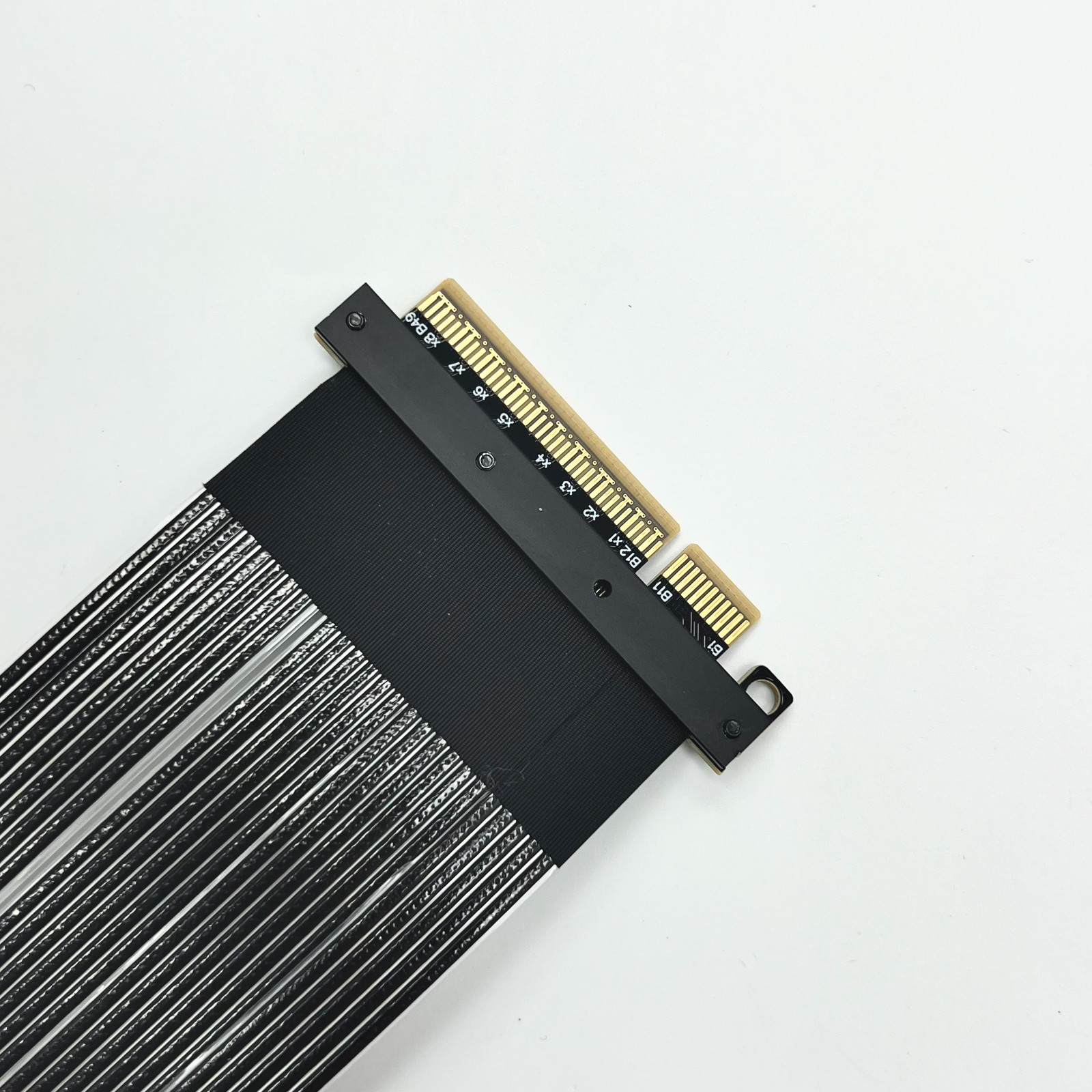

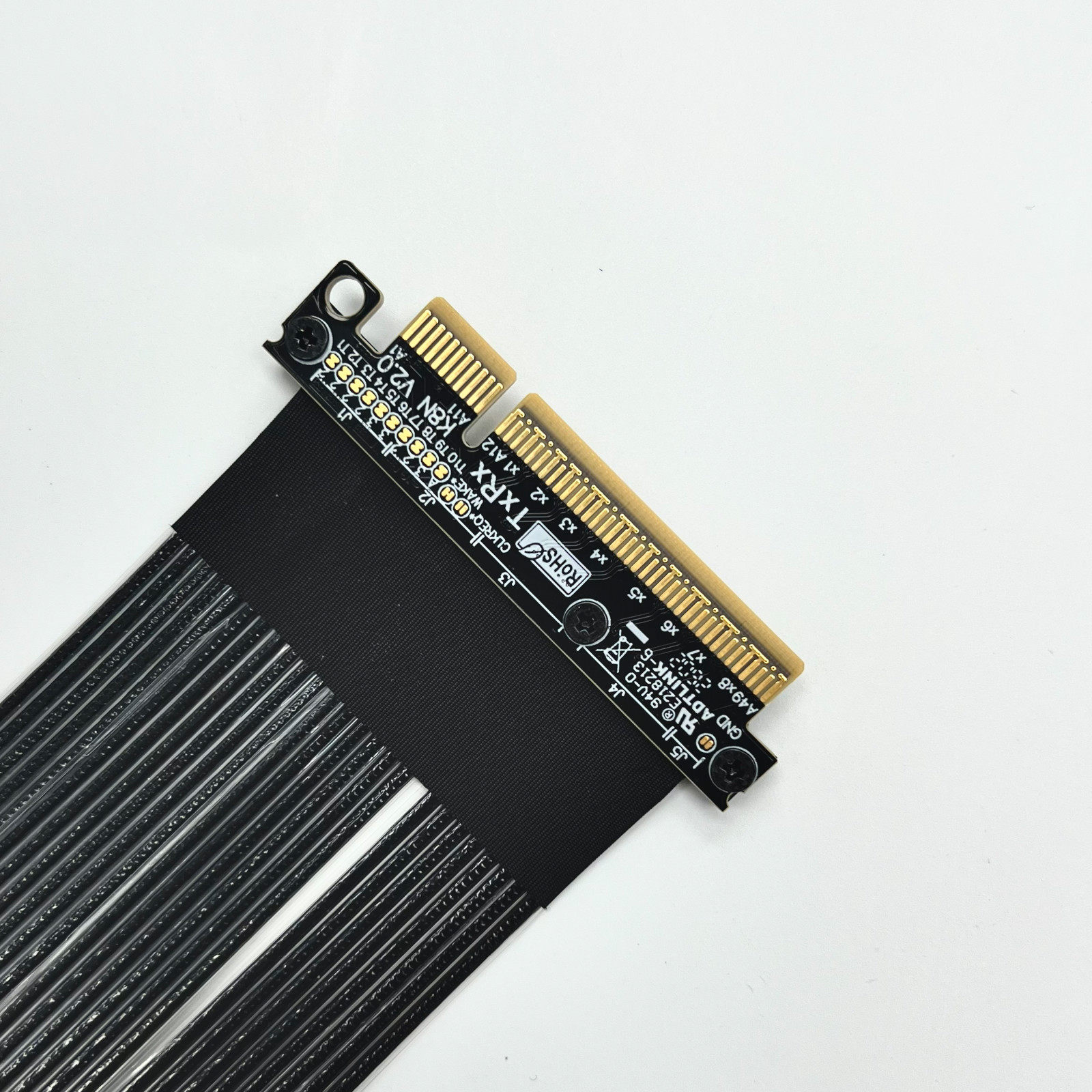

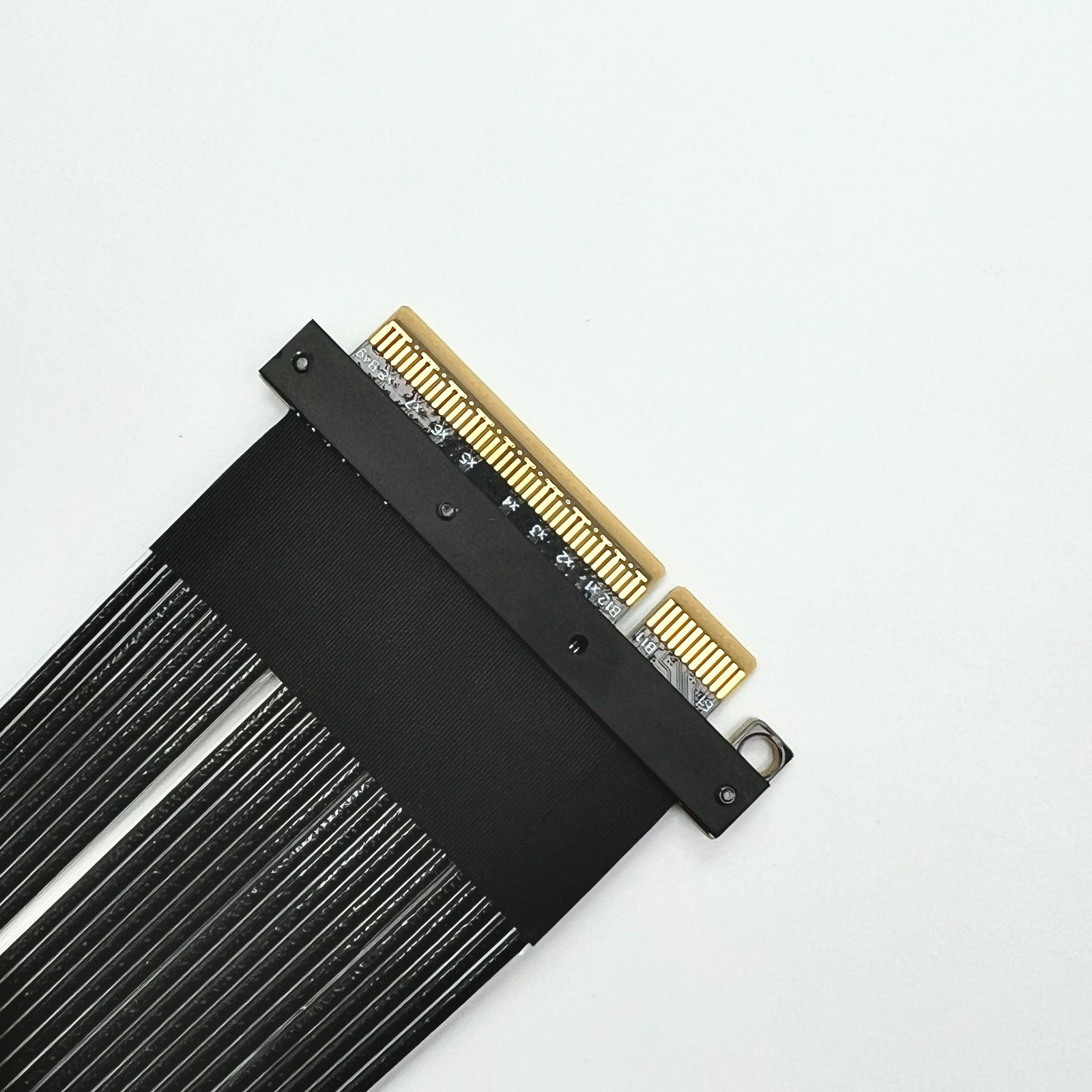

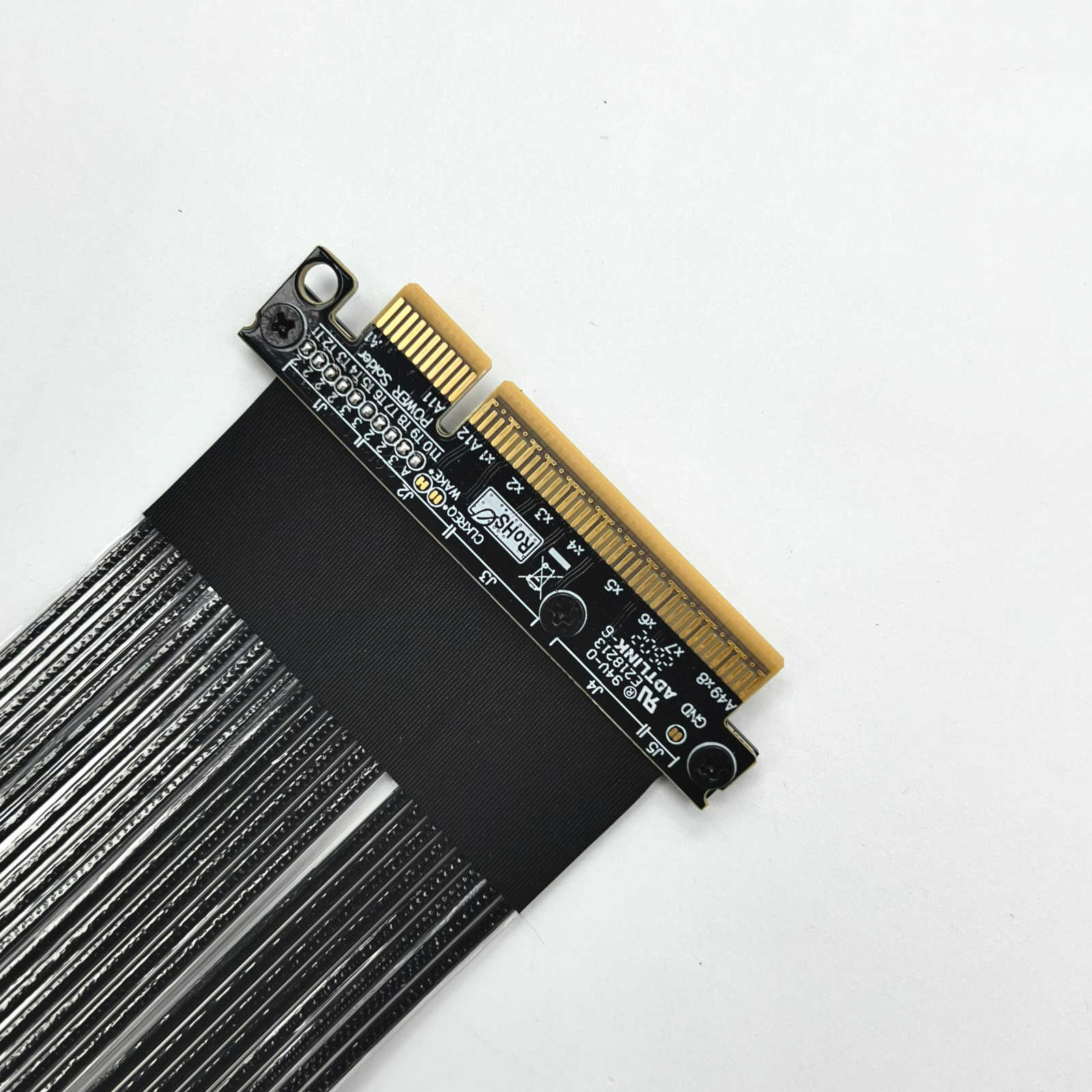

产品图片:

技术问题总汇:

线材的质量如何？有屏蔽吗？

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

线材是ADT自主研发的第五代PCIe专用黑色薄款线，厚度为0.8mm，线材很软可弯折，不影响使用，但不可拉扯。

技术资料下载链接:

打开 3D PDF 文件。请使用 Adobe Reader DC 软件。

3D Step & 3D PDF files download

https://www.adtlink.cn/download/ADT_K88xx_3D.zip

Schematic files download

https://www.adtlink.cn/download/ADT_KxxV2_Schematic.zip

https://www.adtlink.cn/download/ADT-Cable 24P 5.0 specification 20250625.pdf
